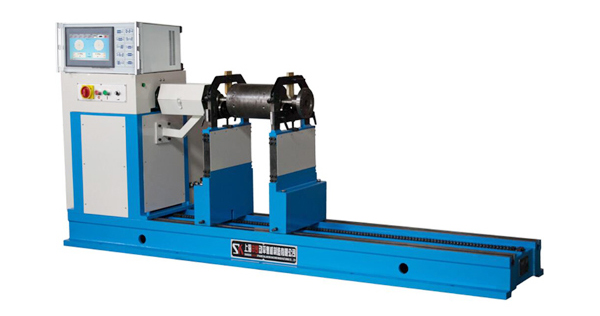

在之前的文章里面我們已經給大家介紹了很多關于動平衡機的相關知識，相信大家對于動平衡機的基本原理和操作使用已經有大概的了解和熟悉，今天我們來了解下動平衡機中的臥式動平衡機！臥式動平衡機是被平衡轉子的旋轉軸線在平衡機上呈水平狀態的平衡機。主要應用于大型電機轉子、鼓風機、離心葉輪、烘缸、滾筒等旋轉體工件的平衡校驗。

先看一般平衡機，它們是由電測系統，機械部分，電控部分構成。

電測系統：主要功能是處理由傳感器來的電信號，顯示出轉子不平衡量所處的位置和大小，是平衡機中的關鍵部分。

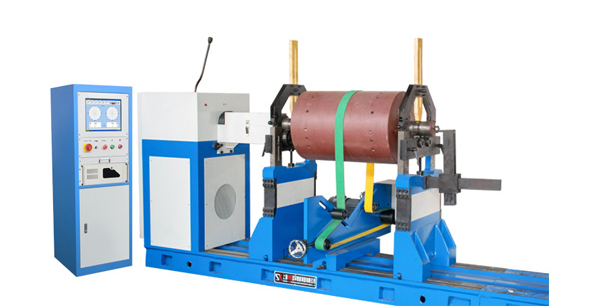

機械部分：平衡機下部的床身是放置平衡機各部件和穩固設備的基礎，由左右兩個擺架通過滾輪支撐轉子，提供轉子旋轉的條件。通過皮帶或者聯軸器拖動轉子旋轉，按兩擺架上的傳感器把振動信號轉化為電信號傳遞給電測部分，機械部分還包含軸向止動架和安全架等輔助性的部件。

電控部分：是控制拖動動平衡電機的啟動和停止以及調速的部件，也叫電控箱，電控部分有直流控制和交流控制兩種，交流控制又分為雙速交流控制和變頻交流控制，有的平衡機電控部分和機械部分已經合為一體了。

臥式動平衡機的布局結構大概是把需要做動平衡的轉子工件首先放到動平衡機的左、右支承架上。此時要防止左右支承架上存著高低位置，這樣會使轉子左右竄動或軸頸平面與支承處相摩擦，從而會嚴重損傷轉子。電動機經變速組織、聯軸器驅動轉子旋轉。此時的轉子由于不平衡所產生的支承振動或者振動力。而動平衡機上的左、右傳感器就會將其轉換成相應的電信號，通過平面分離電路的方法解決后，輸出的信號分別與左、右校正平面上的不平衡量有關。同時，這也與轉子同軸旋轉的參考相位發生器發出參考信號有關。
